Hace tiempo que les adeudo los resultados de mi diseño particular del Pickit 2 Clone (por si llegaron aquí directamente, les dejo el link del post). La verdad que estoy muy contento y también orgulloso de la placa que armé. Repito que yo mismo hago la transferencia usando Tóner y una plancha y por ende nunca me genero grandes expectativas. En este caso mis expectativas fueron superadas enormemente, la verdad que me cuesta creer que quedara tan bien. Y por supuesto funciona de maravilla.
Les comento que a pesar de mi satisfacción, tuve algunas complicaciones, la mecha que use para perforar estaba un tanto desafilada y cada tanto se me escapaba de la marca (hecha con un punzón y martillo) e iba a parar al pertinax que se encontraba próximo. Esto me generó algunos percances de encuadre con los componentes (mas precisamente con el conector IDC y con el zócalo para el PIC).
Bueno, pasamos a algunas imágenes:
Este es el circuito impreso recién hecho y dispuesto a ser marcado para perforar.
Esta es la transferencia de los indicadores de componentes y aunque podría ser mucho mejor, me parece que quedo muy bien.

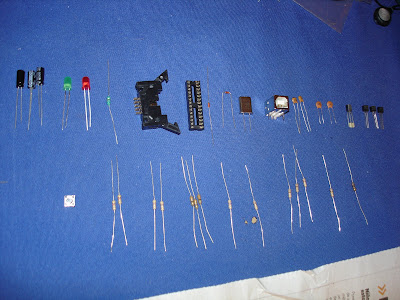

Todos los componentes utilizados. Fíjense el conector IDC, que tiene las palancas para que sea más fácil la desconexión del conector hembra.
La primer prueba.
Un acercamiento en la misma situación.
Las soldaduras del impreso terminado.
Y por último, la gloriosa imagen de su correcto funcionamiento.
Bueno, me despido hasta la próxima, pero dejándoles un adelanto: en los próximos días comienzo a armar (ya tengo todos los componentes, solo tengo que sentarme a hacerlo) el “módulo” con el zócalo ZIF para programar con mayor facilidad, aquí les dejo una imagen del mismo:
